DX_1 배경 화면 & Line

1. HLSL

솔루션 탐색기 영역에서 텍스트 생성 -> Effect.hlsl

※ 확장명 까지 쳐야 텍스트 파일에서 hlsl 파일 유형으로 변해진다.



---



hlsl 파일 수정

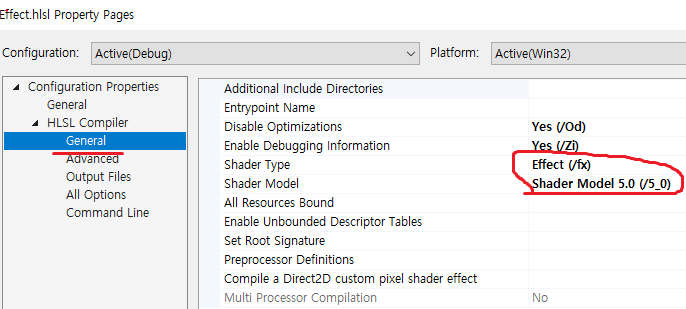

※ Shader Type이랑 Model을 지정

---



코드 작성

struct VertexInput
{
    float4 Position : POSITION0;
    float4 Color : COLOR0;
};

struct PixelInput
{
    float4 Position : SV_POSITION;
    float4 Color : COLOR0;
};

PixelInput VS(VertexInput input)
{
    PixelInput output;
    output.Position = input.Position;
    output.Color = input.Color;

    return output;
}

float4 PS(PixelInput input) : SV_TARGET
{
    return input.Color;
}



---

2. Device.cpp

InitDirct3D() 함수 수정

※ om set  ~ Create Viewport 작성하는 중간에 작성

void InitDirct3D(HINSTANCE hInstance)
{
	//OM Set
	~

	//Create Shaders
	{
		//Vs Blob
		hr = D3DX11CompileFromFile
		(
			L"Effect.hlsl",	0, 0,
			"VS", "vs_5_0", //컴파일러 버젼
			0, 0, 0,
			&VsBlob,        //컴파일 결과값 저장장소
			0, 0
		);
		assert(SUCCEEDED(hr));

		//Ps Blob
		hr = D3DX11CompileFromFile(
			L"Effect.hlsl", 0, 0,
			"PS", "ps_5_0", //컴파일러 버젼
			0, 0, 0,
			&PsBlob,		//컴파일 결과값 저장장소
			0, 0
		);
		assert(SUCCEEDED(hr));

		//Vertext Shader
		hr = Device->CreateVertexShader(
			VsBlob->GetBufferPointer(), // 시작 위치
			VsBlob->GetBufferSize(),    // 끝나는 지점
			NULL,
			&VertexShader
		);
		assert(SUCCEEDED(hr));

		//Pixel Shader
		hr = Device->CreatePixelShader(
			PsBlob->GetBufferPointer(), // 시작 위치
			PsBlob->GetBufferSize(),    // 끝나는 지점
			NULL,
			&PixelShader
		);
		assert(SUCCEEDED(hr));

		//VS, PS Shader 셋팅
		DeviceContext->VSSetShader(VertexShader, 0, 0);
		DeviceContext->PSSetShader(PixelShader, 0, 0);
	}

	//Create Viewport
	~
}

---



Running() 함수 수정

기존에 죽였던 4개의 함수 활성화

---



Destroy() 수정

void Destroy()
{
	SwapChain->Release();
	Device->Release();
	DeviceContext->Release();
	RTV->Release();

	VertexShader->Release();
	PixelShader->Release();
	VsBlob->Release();
	PsBlob->Release();
}

---

3. Scene.cpp

#include "Device.h"

void InitScene()
{

}
void DestroyScene()
{

}

void Update()
{

}

void Render()
{
	D3DXCOLOR bgcolor = D3DXCOLOR(0.22f, 0.27f, 0.44f, 1.0f);   // 배경색
	DeviceContext->ClearRenderTargetView(RTV, (float*)bgcolor); //앞
	{
		// 이 안에서 그리기
	}
	SwapChain->Present(0, 0); //
}

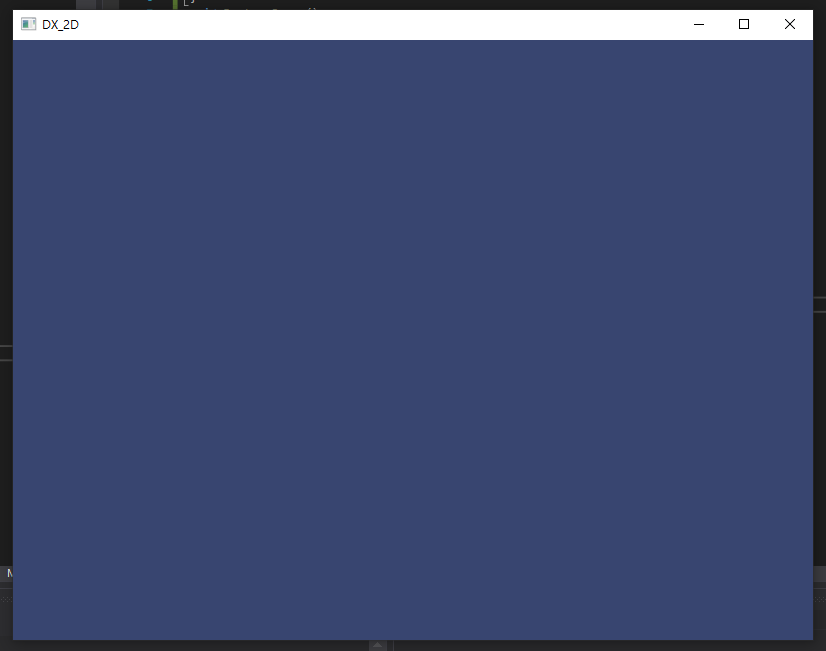

실행

dx통해서 배경색상을 씌워줌

---

4. Line 그리기

Device.cpp 수정

#include "Device.h"

ID3D11Buffer* vertexBuffer = NULL;
ID3D11InputLayout* inputLatout = NULL;
struct Vertex
{
	Vector3 Position;
};

//hlsl 연결
D3D11_INPUT_ELEMENT_DESC layoutDesc[] = {
	{
		"POSITION", //hlsl VS변수에 있는 SemanticName
		0,
		DXGI_FORMAT_R32G32B32_FLOAT,
		0,
		0,
		D3D11_INPUT_PER_VERTEX_DATA,
		0,

	},
	{
		"COLOR", //SemanticName
		0,
		DXGI_FORMAT_R32G32B32_FLOAT,
		0,
		12, // 끊어줄 단위
		D3D11_INPUT_PER_VERTEX_DATA,
		0,
	}
};

void InitScene()
{
	Vertex vertices[2];
	vertices[0].Position = Vector3(0.0f, 0.0f, 0.0f);
	vertices[1].Position = Vector3(0.5f, 0.5f, 0.0f);

	//Create VertexBuffer (desc -> SUBRESOURCE -> create buffer)
	{
		D3D11_BUFFER_DESC desc;
		ZeroMemory(&desc, sizeof(D3D11_BUFFER_DESC));
		desc.Usage = D3D11_USAGE_DEFAULT;				// CPU는 쓸수 없지만 GPU는 쓸수 있음
		desc.ByteWidth = sizeof(Vertex) * 2;			// 버퍼의 크기를 잡아줌
		desc.BindFlags = D3D11_BIND_VERTEX_BUFFER;		// 사용 용도

		//버퍼에 값을 넣고 넘겨줄 정의
		D3D11_SUBRESOURCE_DATA data;
		ZeroMemory(&data, sizeof(D3D11_SUBRESOURCE_DATA));
		data.pSysMem = vertices;  // 처음 시작 주소

		HRESULT hr = Device->CreateBuffer(&desc, &data, &vertexBuffer);
		assert(SUCCEEDED(hr));
	}

	//Create InputLayout
	{
		HRESULT hr = Device->CreateInputLayout(
			layoutDesc,
			2, // 정의된 갯수 (Semantic 갯수)
			VsBlob->GetBufferPointer(),
			VsBlob->GetBufferSize(),
			&inputLatout
		);
		assert(SUCCEEDED(hr));
	}
}

void DestroyScene()
{
	inputLatout->Release();
	vertexBuffer->Release();
}

void Update() {}

void Render()
{
	D3DXCOLOR bgcolor = D3DXCOLOR(0.22f, 0.27f, 0.44f, 1.0f);   // 배경색
	DeviceContext->ClearRenderTargetView(RTV, (float*)bgcolor); //앞
	{
		//그려주는 코드
		UINT stride = sizeof(Vertex); //간격(보폭, 인덱스 나눠줄 크기)
		UINT offset = 0;		 	  //시작점

		DeviceContext->IASetVertexBuffers(0, 1, &vertexBuffer, &stride, &offset);
		DeviceContext->IASetInputLayout(inputLatout);
		DeviceContext->IASetPrimitiveTopology(D3D11_PRIMITIVE_TOPOLOGY_LINESTRIP);

		//최종적으로 그려주는 코드 (파이프 라인을 호출)
		DeviceContext->Draw(2, 0);
	}
	SwapChain->Present(0, 0); //백퍼에 위에 내용 보냄
}



실행

중심점으로 부터 x, y 0.5 만큼의 선을 그려줌

---

5. 삼각형 그리기

삼각형 원리는 시작 ~ 끝을 알리는 정점을 그리기 위해 총 4개의 정점이 필요함

---



Vertex 구조체에 Color 변수 셋팅



---



InitScene() 수정

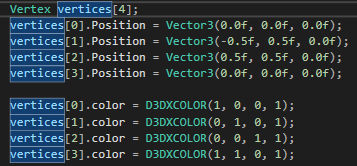

삼각형을 그리기 위해 4개의 정점과 각각의 정점이 가질 색상도 지정

배열의 크기가 달라 졌으므로 Buffer의 크기도 변경

---



Render() 함수 수정

그려줄 정점의 갯수도 변경

---

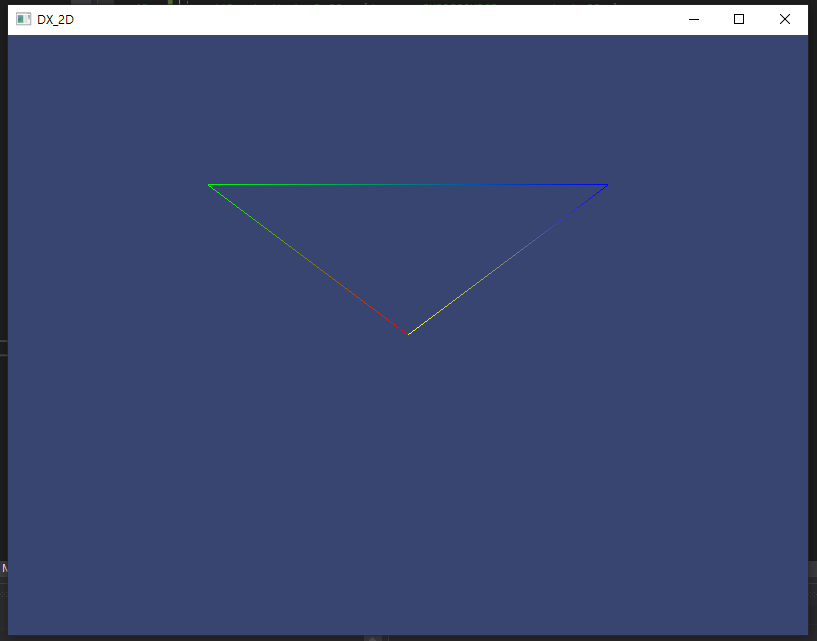

실행
