DX 셋팅

1. DirectX 설치

구글 검색 : directx software development kit

홈페이지 : https://www.microsoft.com/en-us/download/details.aspx?id=6812



다운로드

---



설치 진행 (설치 과정은 그냥 동의만 하면되니 별다른 과정 안올림)

※ 설치 과정에서 먼가 오류가 나올수도 있는데 해당 라이브러리 덮어쓰기 관련 일 수 있으니 동의 하고 다운

---



설치 경로는 왠만하면 기본경로 지정

---

2. 사용할 IDE, 프로젝트 생성

Visual Studio 2019

---



새로운 프로젝트 생성

---



개발 기본 환경 (빈 프로젝트)

---



경로 & 이름설정

---

3. 헤더 파일 생성 & 경로 셋팅

임시로 dx 사용 환경을 정의 해줄 헤더 작성 예정.



솔루션 정리 & Device.h 생성

---



경로 정의 셋팅 (View -> Other Windows -> Property Manager -> Win32.user 더블 클릭)

※ .user가 없는 경우 마우스 우클릭하고 수동으로 .user 생성

---

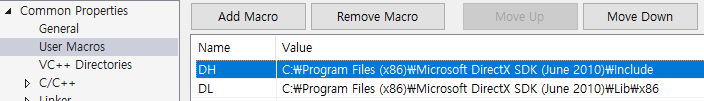

DirectX SDK 경로를 환경 변수 셋팅

※ DH, DL이름으로 경로를 매크로 형식으로 저장

---



프로젝트 속성 (Solution Explorer -> DX_2D 솔루션 우클릭 -> Properties 클릭)

VC++ Directories에서 만든 매크로 경로 셋팅

---

4. 헤더 파일 작성 및 프로젝트 설정 변경

헤더파일

#pragma once

//Window
#include <Windows.h>
#include <assert.h>    //검사용

//STL
#include <vector>
#include <string>
using namespace std;

//DX Lib
#include <d3d11.h>
#include <D3DX11.h>
#include <D3DX10.h>
#include <D3DX10math.h>

#pragma comment(lib, "d3d11.lib")
#pragma comment(lib, "d3dx11.lib")
#pragma comment(lib, "d3dx10.lib")

//Global Variable
//--윈도우
const UINT Width = 1024;
const UINT Height = 768;
extern HWND Hwnd;
extern wstring Title;

//--DX ComInterfase
extern IDXGISwapChain* SwapChain;			// 2개의 화면을 교체하는 변수
extern ID3D11Device* Device;				// dx자원을 셋팅용
extern ID3D11DeviceContext* DeviceContext;  // dx에서 사용하는 HDC(렌더링)
extern ID3D11RenderTargetView* RTV;         // 실제 화면을 보여주는 용

//https://learn.microsoft.com/en-us/windows/win32/api/d3d11/nn-d3d11-id3d11pixelshader
extern ID3D11VertexShader* VertexShader;    // vs 단계에서 정점을 제어
extern ID3D11PixelShader* PixelShader;      // ps 단계에서 픽셸을 제어
extern ID3D10Blob* VsBlob;					// 쉐이더 처리값 받는용 Vs용
extern ID3D10Blob* PsBlob;					// 쉐이더 처리값 받는용 Ps용

//Global Function
void InitWindow(HINSTANCE hInstance, int nCmdShow);							 // 윈도우 클래스 관련 셋팅
void InitDirct3D(HINSTANCE hInstance);		 								 // dx변수 관련 셋팅
void Destroy();																 // 할당 받은 변수들 반환
WPARAM Running();															 // Win32API 작업
LRESULT CALLBACK WndProc(HWND hwnd, UINT msg, WPARAM wParam, LPARAM lParam); // Win32API 이벤트

//Global Scene Function
//void InitScene();
//void DestroyScene();
//void Update();
//void Render();

//TypeDef
typedef D3DXVECTOR3 Vector3;
typedef D3DXVECTOR2 Vector2;
typedef D3DXMATRIX Matrix;
typedef D3DXCOLOR Color;
typedef D3DXQUATERNION Quaternion;

//Macro
#define SAFE_DELETE(p) { if(p) {delete (p); (p) = NULL;}}
#define SAFE_DELETE_ARRAY(p) { if(p) {delete[] (p); (p) = NULL;}}
#define SAFE_RELEASE(p) { if(p) {(p)->Release(); (p) = NULL;}}

---

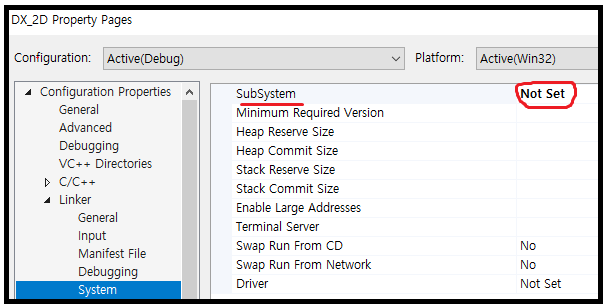

프로젝트 설정 (콘솔 -> 사용 않함 변경)

※ int main이 아닌 Win32API 사용하는 main 함수를 사용 하기 위해서 변경

---

5. Device.cpp

Dx를 실행 하는 main 함수 클래스



1. WinMain 함수

> Win32API 에서 사용되는 Main 함수이며 프로그램 빌드되면 제일 처음으로 불러오는 함수

> 각각의 함수들을 호출하고 마지막에 종료가 되면 반환되는 시작과 끝

#include "Device.h"

//1
int APIENTRY WinMain(
    _In_ HINSTANCE hInstance,
    _In_opt_ HINSTANCE hPrevInstance,
    _In_ LPSTR lpCmdLine,
    _In_ int nShowCmd
)
{
    InitWindow(hInstance, nShowCmd); //2
    InitDirct3D(hInstance);          //3
    Running();                       //4
    Destroy();                       //5


    //윈도우 반환
    DestroyWindow(Hwnd);
    UnregisterClass(Title.c_str(), hInstance);

    return 0;
}

---



2. Global Variable, extern 변수 초기화

> WinMain 바로 밑에다 공통으로 사용하는 모든 변수들 초기화

HWND Hwnd = nullptr;
wstring Title = L"DX_2D";

IDXGISwapChain* SwapChain = nullptr;
ID3D11Device* Device = nullptr;
ID3D11DeviceContext* DeviceContext = nullptr;
ID3D11RenderTargetView* RTV = nullptr;

ID3D11VertexShader* VertexShader = nullptr;
ID3D11PixelShader* PixelShader = nullptr;
ID3D10Blob* VsBlob = nullptr;
ID3D10Blob* PsBlob = nullptr;

---



3. 윈도우 클래스 정의

> 윈도우 관련 클래스들 초기화

void InitWindow(HINSTANCE hInstance, int nCmdShow)
{
	// 윈도우 클래스 셋팅
    {
        WNDCLASSEX wcx;
        wcx.cbSize = sizeof(WNDCLASSEX);
        wcx.style = CS_HREDRAW | CS_VREDRAW;
        wcx.lpfnWndProc = WndProc;
        wcx.cbClsExtra = NULL;
        wcx.cbWndExtra = NULL;
        wcx.hInstance = hInstance;
        wcx.hIcon = LoadIcon(NULL, IDI_APPLICATION);
        wcx.hCursor = LoadCursor(NULL, IDC_ARROW);
        wcx.hbrBackground = (HBRUSH)WHITE_BRUSH;
        wcx.lpszMenuName = NULL;
        wcx.lpszClassName = Title.c_str();
        wcx.hIconSm = LoadIcon(NULL, IDI_APPLICATION);

        WORD check = RegisterClassEx(&wcx);
        assert(check != NULL);
    }

	//윈도우 클래스 생성 & 윈도우 출력
	{
		Hwnd = CreateWindowEx
		(
			NULL,
			Title.c_str(),
			Title.c_str(),
			WS_OVERLAPPEDWINDOW,
			CW_USEDEFAULT,
			CW_USEDEFAULT,
			Width,
			Height,
			NULL,
			NULL,
			hInstance,
			NULL
		);
		assert(Hwnd != NULL);

		//실제 모니터값 가져와서 위치 셋팅
		RECT rect = { 0, 0, (LONG)Width, (LONG)Height };
		UINT centerX = (GetSystemMetrics(SM_CXSCREEN) - (UINT)Width) / 2;
		UINT centerY = (GetSystemMetrics(SM_CYSCREEN) - (UINT)Height) / 2;
		AdjustWindowRect(&rect, WS_OVERLAPPEDWINDOW, FALSE);
		MoveWindow
		(
			Hwnd, centerX, centerY,
			rect.right - rect.left, rect.bottom - rect.top,
			TRUE
		);

		ShowWindow(Hwnd, nCmdShow);
		UpdateWindow(Hwnd);
	}
}

---



4. Dx에서 사용할 변수들 셋팅

※ 크게 보면 Buffer, RTV, ViewPort 값을 셋팅 하고 Device, DeviceContext, SwapChin 만드는 과정

void InitDirct3D(HINSTANCE hInstance)
{
	//Buffer 설명서
	DXGI_MODE_DESC desc;
	ZeroMemory(&desc, sizeof(DXGI_MODE_DESC));
	desc.Width = Width;
	desc.Height = Height;
	desc.RefreshRate.Numerator = 60;
	desc.RefreshRate.Denominator = 1;
	desc.Format = DXGI_FORMAT_R8G8B8A8_UNORM;
	desc.ScanlineOrdering = DXGI_MODE_SCANLINE_ORDER_UNSPECIFIED;
	desc.Scaling = DXGI_MODE_SCALING_UNSPECIFIED;

	//SwapChain 설명서
	DXGI_SWAP_CHAIN_DESC swapDesc;
	ZeroMemory(&swapDesc, sizeof(DXGI_SWAP_CHAIN_DESC));
	swapDesc.BufferDesc = desc;
	swapDesc.BufferUsage = DXGI_USAGE_RENDER_TARGET_OUTPUT;
	swapDesc.BufferCount = 1;
	swapDesc.SampleDesc.Count = 1;
	swapDesc.SampleDesc.Quality = 0;
	swapDesc.OutputWindow = Hwnd;
	swapDesc.Windowed = TRUE;
	swapDesc.SwapEffect = DXGI_SWAP_EFFECT_DISCARD;

	//사용할 버젼
	vector<D3D_FEATURE_LEVEL> feature_level =
	{
		D3D_FEATURE_LEVEL_11_1,
		D3D_FEATURE_LEVEL_11_0,
		D3D_FEATURE_LEVEL_10_1,
		D3D_FEATURE_LEVEL_10_0,
		D3D_FEATURE_LEVEL_9_3,
		D3D_FEATURE_LEVEL_9_2,
		D3D_FEATURE_LEVEL_9_1,
	};

	//Create Device & SwapChain
	HRESULT hr = D3D11CreateDeviceAndSwapChain
	(
		NULL,
		D3D_DRIVER_TYPE_HARDWARE,            // 사용할 환경
		NULL,
		D3D11_CREATE_DEVICE_BGRA_SUPPORT,
		feature_level.data(),
		feature_level.size(),
		D3D11_SDK_VERSION,
		&swapDesc,
		&SwapChain,
		&Device,
		NULL,
		&DeviceContext
	);
	assert(SUCCEEDED(hr));

	//Get BackBuffer
	ID3D11Texture2D* BackBuffer;
	//GPU가 사용 하는 방식
	hr = SwapChain->GetBuffer(0, __uuidof(ID3D11Texture2D), (void**)&BackBuffer);
	assert(SUCCEEDED(hr));

	// RTV 생성하고 화면에 나타내는 백버퍼(Resource)자원 셋팅
	hr = Device->CreateRenderTargetView(BackBuffer, NULL, &RTV);
	assert(SUCCEEDED(hr));
	BackBuffer->Release(); //반환(삭제)

	//OM Set
	DeviceContext->OMSetRenderTargets(1, &RTV, NULL);

	//Create Viewport
	{
		D3D11_VIEWPORT viewPort;
		ZeroMemory(&viewPort, sizeof(D3D11_VIEWPORT));
		viewPort.TopLeftX = 0;
		viewPort.TopLeftY = 0;
		viewPort.Width = (float)Width;
		viewPort.Height = (float)Height;

		DeviceContext->RSSetViewports(1, &viewPort);
	}
}

---



5. Rendering 관련

※ Update, Render 및 msg 관련 무한 반복 처리 하기 위한 함수 ( 주석처리 된 함수들은 아직 사용 미사용 )

WPARAM Running()
{
	MSG msg;
	ZeroMemory(&msg, sizeof(MSG));

	//InitScene();

	while (true)
	{
		if (PeekMessage(&msg, nullptr, 0, 0, PM_REMOVE))
		{
			//여기 들어오면 종료
			if (msg.message == WM_QUIT)
				break;

			TranslateMessage(&msg);
			DispatchMessage(&msg);
		}
		else
		{
			//Update();
			//Render();
		}
	}

	//DestroyScene();

    return msg.wParam;
}

---



6. 해제

※ 현재는 사용하지 않음

void Destroy()
{
}

---



7. 메시지 처리

※ Win32API 관련 Call Back 함수

LRESULT CALLBACK WndProc(HWND hwnd, UINT msg, WPARAM wParam, LPARAM lParam)
{
	switch (msg)
	{

		case WM_DESTROY: PostQuitMessage(0); break;
	}
	return DefWindowProc(hwnd, msg, wParam, lParam);
}

---



6. 실행

※ 현재 모니터 중앙에 800 * 600 짜리 화면이 출력





1. Win32API 관련만 셋팅

2. 현재 값만 셋팅하고 dx 관련 출력은 아직 안함
