DX2D_07 Librarie 및 Utilitie

기존에 HLSL 파일을 통해서 쉐이더 파일을 썻는데 이게 cpu와 gpu 연결 시키는 layoutDesc 통해서 매번 SemanticName을 맞춰서 선언 하기도 관리 도 해야 하기 때문에 shader 관련 클래스 및 hlsl -> fx, fxo 파일로 변경 해서 사용

gpu에 값을 연결 시켜주는 구조체

Utilitie도 다른 라이브러리 지원 및 주로 사용할 클래스들을 모아둘 관리용 파일



1. Libraries 위치 및 설명

※ 파일은 솔루션 밖에 만들어 둬서 혹시나 다른 프로젝트도 경로만 셋팅 하면 사용 하도록 둠

※ 빨강색 선 위로 fx 관련 필요한 API / 빨강색 선 아래 ui 관련 만들수 있는 API

※ 인터넷에 해당 클래스, 헤더 치면 더 높은 버젼이 있는 Github로 있으니 필요하면 해당 파일로 다운

_Libraries.zip

2.55MB

---

2. 경로 설정 &  준수모드 설정

stdafx.h에 새롭게 넣은 라이브러리의 경로를 간단하게 써서 사용 (경로 다 써서 사용할 꺼면 설정 안해도됨)



프로젝트 -> 프로젝트 설정

---



c/c++, Linker에 해당 라이브러리 경로 추가 설정

※ ../;../../_Libraries; (해당 경로는 셋팅한 위치로 맞춰서 셋팅)

---



 stdafx.h 수정

※ 적당한 위치에 아래 코드 작성

//D3D11 fx & Imgui
#include <d3dx11effect.h>
#include <D3Dcompiler.h>
#pragma comment(lib, "Effects11d.lib")
#pragma comment(lib, "d3dcompiler.lib")

#include <imgui.h>
#include <imguiDx11.h>
#pragma comment(lib, "ImGui.lib")

---

준수 모드 미사용

※ 준수모드 역할은 비쥬얼 스튜디오 내부에서 보안용으로 사용하는 옵션이기 때문에 외부 라이브러리 및 환경에서 사용시 문제가 되기 때문에 사용 x

---



3. Renders & Utilities

render 관련 필요한 클래스를 모아둘 파일(필터) 앞으로 hlsl 대신에 fx를 사용할 예정

추가로 애기 하자면 fx도 미리헤더 컴파일 처럼 만들수 있는 프로그램으로 통해서 fxo 만들어서 사용할 예정이다.

※ fx로 사용 해도되지만 쉐이더 오류를 찾을때 사용할 때도 사용 하기 때문에 사용 하기도 함



Renders



필요한 클래스 파일

※ 해당 파일도 이름으로 검색하면 github에 있지만 사용하는 기능과 추가로 수정한 내용이 있기 때문에 필요하면 원본 파일로 사용 하는걸 추천.

※ 압축을 풀면 Shader 클래스가 있는데 layoutDesc관련 만들었던것을 해당 클래스를 통해서 쉽게 관리

Renders.zip

0.00MB

---



압축 풀고 셋팅하기

---

Utilities



3번에서 shader 클래스를 열어보면 빨간줄로 많이 있는데 추가적으로 파일을 넣어서 stdafx.h 추가 시키고 매크로 및 헤더 파일 추가만 해주면 해결



Utilities 관련 파일도 솔루션안에 넣고 셋팅

Utilities.zip

0.00MB

---



stdafx.h 수정

※ Imgui 선언한 밑에 매크로 4개 추가 (맨 밑에랑 차이는 인터페이스 용도)

※ System 주석영역에 넣은 Renders & Utilitie 관련 선언

//D3D11 fx & Imgui
#include <d3dx11effect.h>
#include <D3Dcompiler.h>
#pragma comment(lib, "Effects11d.lib")
#pragma comment(lib, "d3dcompiler.lib")

#include <imgui.h>
#include <imguiDx11.h>
#pragma comment(lib, "ImGui.lib")

#define SafeRelease(p) { if(p) { (p)->Release(); (p) = nullptr; } }
#define SafeDelete(p) { if(p) { delete (p); (p) = nullptr; } }
#define SafeDeleteArray(p) { if(p) { delete[] (p); (p) = nullptr; } }
#define Check(hr) { assert(SUCCEEDED(hr)); }

//System
#include "System/Keyboard.h"
#include "Renders/Shader.h"
#include "Utilities/Path.h"
#include "Utilities/String.h"

---

4. 수정

※위에 Utilities, Renders 넣으면서 이제 필요 없거나 새로 변경 해야함



shader 변수들 관련 삭제

※ 더 이상 필요없는 변수들 (shader 클래스에서 해당 변수들 관리 하기 때문에 필요가 없다)

stdafx.h

※ shader 관련 외부 변수들 삭제

---

Device.cpp



전역 공간

※ shader 관련 변수 삭제

void InitDirct3D()

※ shader 관련 셋팅 삭제

void Destroy()

※ 새롭게 만든 매크로 로 적용

void Destroy()
{
	SafeRelease(RTV);
	SafeRelease(SwapChain);
	SafeRelease(DeviceContext);
	SafeRelease(Device);
}

---

Scene.cpp



전역공간

※ ID3D11InputLayout 관련 변수 삭제

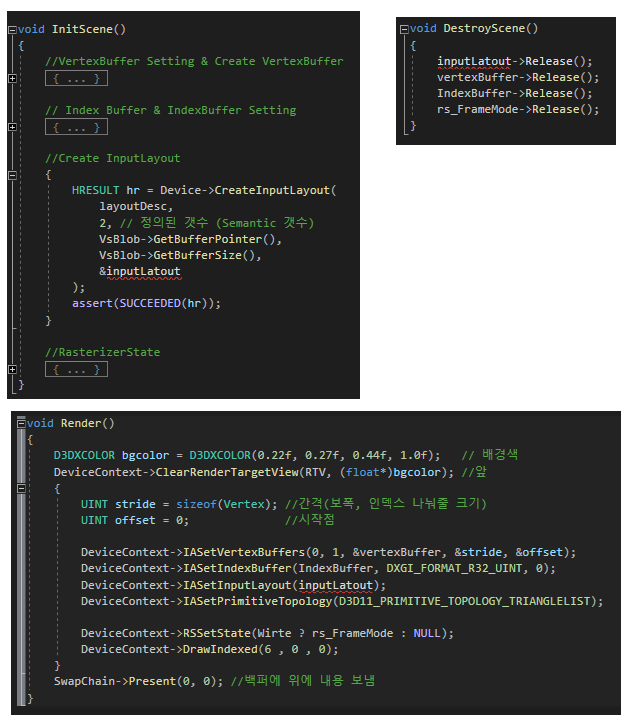

InputLayout 관련 변수들 수정

※ void InitScene(), void DestroyScene(), void Render() 함수 안에 있는 내용들 삭제

---



shader



hlsl 파일 삭제

---

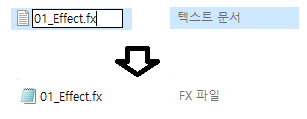

_Shader 파일 만들고 솔루션도 셋팅

---



fx 만들기 & 코드 작성

//---------------------------------------------------
//-------------------구조체 정의---------------------
//---------------------------------------------------
struct VertexInput
{
	float4 Position : Position;
	float3 Color : Color;
};

struct VertexOutput
{
	float4 Position : SV_Position;
	float3 Color : Color;
};


//---------------------------------------------------
//--------------cpu -> gpu에 값을 받는곳--------------
//---------------------------------------------------
VertexOutput VS(VertexInput input)
{
	VertexInput output;
	output.Position = input.Position;
	output.Color = input.Color;

	return output;
}

//---------------------------------------------------
//------------------Pixel 처리 하는곳-----------------
//---------------------------------------------------
float4 Color = float4(1, 0, 0, 1);
float4 PS(VertexOutput input) : SV_Target
{
	return Color;
}

//---------------------------------------------------
//-------Pass 번호를 통해서 계산된 값 출력-------------
//---------------------------------------------------
technique11 T0
{
	pass P0
	{
		SetVertexShader(CompileShader(vs_5_0, VS()));
		SetPixelShader(CompileShader(ps_5_0, PS()));
	}
}

---

5. 적용

1~4 모든 작업이 끝나면 이제 Scene.cpp에 기존에 썻던 shader 관련을 클래스 형태로 봐꺼서 사용해서 실제로 적용 하는지 확인



Scene.cpp

※ 클래스 선언

---

void InitScene()

※ 클래스 생성 & 파일 이름 셋팅

void InitScene()
{
	shader = new Shader(L"01_Effect.fx");

	//VertexBuffer Setting & Create VertexBuffer
	{...}
   	// Index Buffer & IndexBuffer Setting
	{...}
   	//RasterizerState
	{...}
}

---

void Render()

※ 기존의 Draw 방식 변경

void Render()
{
	D3DXCOLOR bgcolor = D3DXCOLOR(0.22f, 0.27f, 0.44f, 1.0f);   // 배경색
	DeviceContext->ClearRenderTargetView(RTV, (float*)bgcolor); //앞
	{
		UINT stride = sizeof(Vertex); //간격(보폭, 인덱스 나눠줄 크기)
		UINT offset = 0;		 	  //시작점

		DeviceContext->IASetVertexBuffers(0, 1, &vertexBuffer, &stride, &offset);
		DeviceContext->IASetIndexBuffer(IndexBuffer, DXGI_FORMAT_R32_UINT, 0);
		DeviceContext->IASetPrimitiveTopology(D3D11_PRIMITIVE_TOPOLOGY_TRIANGLELIST);

		DeviceContext->RSSetState(Wirte ? rs_FrameMode : NULL);

		//DeviceContext->DrawIndexed(6 , 0 , 0);
		shader->DrawIndexed(0 , 0 , 6); //변경
	}
	SwapChain->Present(0, 0); //백퍼에 위에 내용 보냄
}

---

실행

※ 정상적으로 빨강색 사각형이 그려진다면 성공

---

추가사항 1

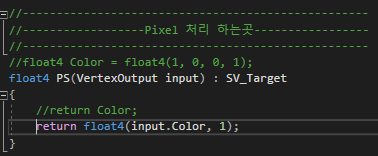

참고로 01_Effect.fx 에서 PS 부분을 아래 이미지처럼 수정하면 기존에 정점 마다 색상 지정한 값으로 색팅 된다.



추가사항 2

※ Shader 클래스 생성자 부분에 file의 경로 확인 해서 사용





요약.

1. ID3D11InputLayout 관련된 모든 변수들을 일일이 선언 및 관리 하기 어렵기 때문에 Shader 클래스 통해서 관리

2. 이젠 .hlsl 파일이 아닌 fx, fxo 파일로 쉐이더 사용



https://github.com/ascher8159/DX2D

DX2D_07
